- 所屬分類：懸鏈式拋丸機
- 產品描述：
鹽城曙光機械制造有限公司前身為大豐市曙光鑄造機械廠，公司創建于九十年代初，集研發、設計、制造、安裝為一體，是研發生產大型噴砂涂裝一體化設備、拋丸清理設備、鋼板預處理設備、砂處理設備以及環保設備的專業企業。現建有三個生產廠區，擁有各類優良的加工設備300多套，員工100多名，其中專業技術人員20多名。先后為江蘇悅達、北方重工、上海煙草機械、福建力佳等幾十家知名企業，制造安裝大型鋼板預處理設備和噴砂涂裝房。產品暢銷江蘇、浙江、安徽、山東、湖南、湖北、河南、河北、四川、福建、山西、內蒙古、北京、上海等全國二十多個省市，出口俄羅斯、馬來西亞、土耳其、印度等國家。
- TEL:181-0511-2776
產品詳情
| 型號Model | 單鉤吊重 (kg) Single Hook Weight(kg) | 清理工件尺寸 (mm) Workpiece Dimension(mm) | 生產效率 (鉤 / 小時) Productivity(Hook/h) | 形式 mode |
|---|---|---|---|---|
| Q382 | 200 | Φ500×1200 | 30–60 | 連續式continuous |
| Q383C | 250 | Φ700×1200 | 30–60 | 連續式continuous |
| Q384C | 400 | Φ700×1200 | 40–70 | 連續式continuous |
| Q483 | 300 | Φ1060×1200 | 10–25 | 步進式stepping |
| Q485 | 500 | Φ1200×1500 | 10–25 | 步進式stepping |
| Q488 | 800 | Φ1400×1800 | 10–25 | 步進式stepping |
| Q583 | 300 | Φ1000×1500 | 30–60 | 積放式Accumulation |
| Q585 | 500 | Φ1200×1500 | 30–60 | 積放式Accumulation |
| Q588 | 800 | Φ1300×2400 | 30–60 | 積放式Accumulation |
本系列設備適用于成批中、小型鑄件、鍛件及熱處理件的表面清理與強化，工件可連續或步進運行，也可采用積放式推桿懸鏈輸送，能在停止狀態下實現定點裝卸與清理。
This series of machines is divided into three types: continuous, stepping and accumulation. They are suitable for automotive steel, iron and castings, featuring high efficiency. Workpieces can be transported to the blasting chamber via one of three methods, allowing proper positioning during loading/unloading and impeller blasting. With stable operation and excellent cleaning effect on complex workpieces (such as engine cylinder heads and motor housings), it is a preferred option for the automotive, tractor, diesel engine, motor and valve industries.
一、產品簡介

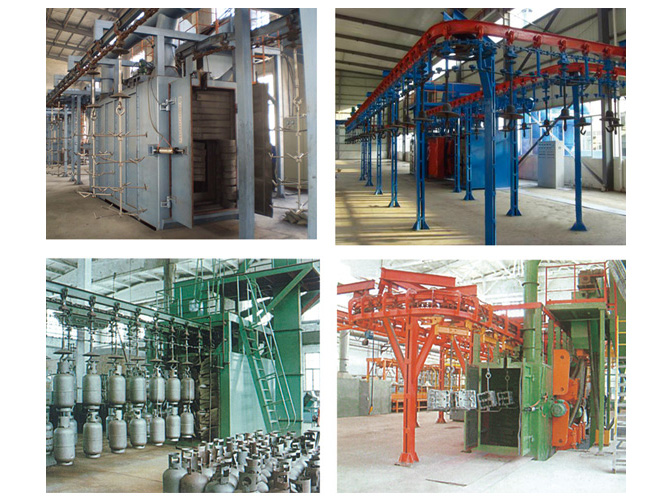

懸鏈式拋丸機（Hook Type Shot Blasting Machine），是一種掛鉤式自動拋丸清理設備，廣泛應用于鑄件、鍛件、焊接結構件、熱處理件及各種復雜形狀工件的表面除銹、去氧化皮、去毛刺和強化處理。其核心特點是：工件懸掛輸送、批量處理、拋丸均勻、自動化程度高。
懸鏈式拋丸機主要適用于中小型工件的批量表面處理作業，在汽車、航空、五金、機械加工、鋼結構、工程機械、風電、模具等行業中應用廣泛，是提高產品表面質量和附著力、提升產品附加值的設備。
二、產品結構組成
懸鏈式拋丸機主要由以下幾個部分構成：
懸掛輸送系統（懸鏈）
工件通過吊鉤懸掛在懸鏈上，可自轉與升降，分為步進式與連續式輸送，實現自動化進出倉。
拋丸室體
由高強度鋼板和耐磨合金內襯構成，耐磨抗沖擊，封閉式拋丸環境可有效防止彈丸飛濺。
拋丸器
拋丸機的“心臟”，采用高鉻合金葉輪，轉速可達每分鐘2000轉以上，拋射出的鋼丸速度高、分布密集、覆蓋均勻。
彈丸回收與分離系統
包括螺旋輸送器、斗式提升機、丸渣分離器、儲丸倉等，自動回收鋼丸并清除雜質，實現鋼丸循環使用。
除塵系統
配備脈沖袋式除塵器或濾筒除塵器，吸收清理過程中的粉塵，確保環保排放標準。
電氣控制系統
全套PLC可編程控制，配有觸摸屏或按鈕操作臺，具備定時、聯鎖、故障報警等功能。
吊鉤裝卸機構（可選）
配合電動葫蘆或液壓提升結構，便于人工或自動化裝卸工件。
三、工作原理
工件由操作人員或機械臂掛在吊鉤上，懸鏈輸送系統將工件送入拋丸室。吊鉤在拋丸過程中可自動旋轉或往復運動，確保工件各個面都均勻拋丸。
拋丸器啟動后，高速旋轉的葉輪將鋼丸拋射至工件表面，通過高速沖擊去除表面氧化皮、鐵銹、焊渣或鑄造砂皮等雜質。處理完成后，吊鉤自動將工件送出室體，進入下一個工序。
整套系統實現全自動控制、自動計時、自動清理、自動回丸、自動除塵，真正做到智能有效環保。
